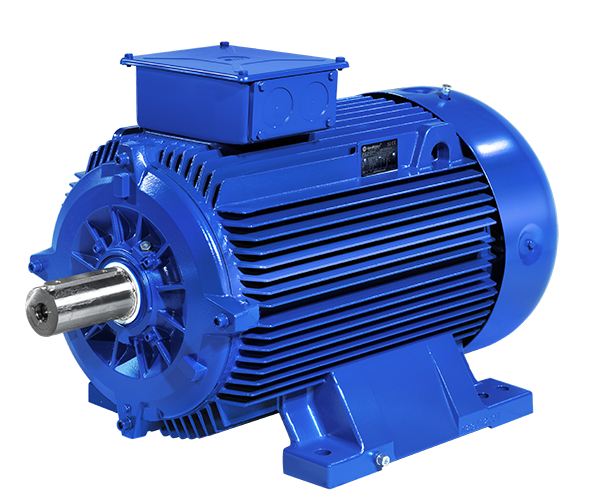

Marelli Motori B5MH 500 LB 4

Двигатель Marelli Motori B5MH 500 LB 4 с максимальным значением напряжения в 3300 В и мощностью до 1200 кВт обладают брызгозащищенным корпусом со степенью защиты IP55. Охлаждение двигателя происходит при перемещении забираемого извне воздуха внутри двигателя, взаимодействуя с электромагнитной системой. Данный вид охлаждения понижает массогабаритные параметры, при этом увеличивая требования к качеству окружающей среды. Канальный тип охлаждения, при котором поступление воздуха происходит из внешней среды и поставляется через воздуховоды в двигатель, применяются для снижения влияния электромагнитной системы на окружающую среду. Устанавливаемые опции: датчик утечки жидкости (по умолчанию), усиленная пропитка для работы от преобразователя частоты, датчики обратной связи, датчики контроля температуры, датчики вибрации, усиленные роликовые подшипники, устройства пополнения смазки подшипников, адаптация размеров вала, модификации системы охлаждения и исполнения клеммной коробки.

Полюс	Мощность, кВт
2	1000
4	1900
6	1500
8	1000

Сертификат морского исследования, поставляемый вместе с двигателем. Вал, корпус (двигатель) и теплообменник сертифицированы Морским классификационным обществом.

Двигатели высотой от 71 до 132 выполнены из чугуна. Двигатели высотой от 160 до 280 выполнены из чугуна или алюминия. Начиная с высоты 315 и до 500 выполнен только в чугуне. (EN 1561-GJL-200)

Выполнен из серого чугуна (EN 1561 - GJL 200) высотой до 500.

Выполнен из углеродистой стали (EN 10083 - 2 C45). Цилиндрический вал со шпонкой.

Крепится сверху и изготовляется из стали EN 10025 - S235JR или чугуна в зависимости от размера.

Выполнен из алюминиевого сплава для высоты до 500.

IC411 согласно IEC60034-6Полностью закрытый стандартный двигатель, поверхность, охлаждаемая вентилятором4: Поверхностное охлаждение рамы1: Самоциркуляция первичного хладагента1: Самовозвращение вторичного хладагентаПо запросу для применения с переменной скоростью может быть предусмотрен внешний вентиляционный блок для получения типа охлаждения IC416

IP 55 согласно IEC60034-5

IM B3 и V1 по IEC60034-7

Обмотка статора выполнена из плоской или круглой медной проволоки в зависимости от размера мотора. Таким образом, обмотка статора пропитывается эпоксидной смолой VPI. Последующая термообработка упрочняет смолу.

Короткозамкнутый ротор. В зависимости от размера машины конструкция ротора представляет собой сплошной вал или сварной вал. Обмотка ротора может быть выполнена из алюминия под давлением или меди.

Один или два упорных подшипника (шаровой или роликовый) со смазкой или подшипник скольжения с масляной смазкой. Теоретический срок службы подшипников L10h в соответствии со стандартом ISO 281/1, стандартных двигателей горизонтальной конструкции без внешних сил (радиальных и/или осевых) превышает 50 000 часов. По запросу срок службы подшипников L10h может превышать 100 000 часов. Упорные подшипники находятся на торцевой стороне приводного конца, а подшипники скольжения- со стороны неприводного конца. Оба типа подшипников имеют систему повторной смазки. Отработанная смазка удаляется через клапан, закрепленный на внешней крышке подшипника. В качестве опции предлагаются подшипники скольжения. По запросу разрабатываются специальные подшипники, в которых применяются большие радиальные и осевые усилия.

Неподвижно		Подвижно
Крен	15°	Качение	±22.5°
Дифферент	5°	Наклон	±7.5°

Статор обрабатывают ненасыщенной полиэфирамидной смолой, которая полимеризуется в печи.

Статор: класс F, изолированный синтетической эмалью. (Изоляция класса H по запросу)

Морская специальная защитная эмаль применяется на обмотке.

• Конфигурация с двойной/ многократной обмоткой
• Фланцевый вал или специальный конец вала с обеих сторон
• Увеличение степени защиты до IP56
• Энкодер
• Датчики вибрации
• Специальная конструкция для конкретного применения
• Специальные подшипники (втулки или угловые контактные подшипники)
• Усиленная обмотка для частотно-регулируемого привода
• Конструкция с изолированными подшипниками для частотно-регулируемого привода
• Другие варианты доступны по запросу.
